Vocabulari i conceptes bàsics

1. Introducció al vídeo

El treball en vídeo comporta distints processos (captura, edició, codificació, gravació i reproducció):

  • Captura
    És el procediment d'introduir vídeo a l'ordinador.
    Pot ser a través d'una càmera de vídeo, d'un VCR (Video Cassette Recorder), d'una tarja de memòria, baixat d'Internet, etc.
  • Edició

    • És el procediment de tallar, crear, etc., un clip de vídeo.

  • Codificació

    • És el procediment de compressió d'un clip de vídeo.

  • Gravació

    • És el procediment de traslladar el clip de vídeo a un sistema físic (CD, DVD, etc.).

  • Reproducció

    • És la visualització del clip de vídeo.



2. Conceptes bàsics

FOTOGRAMES
(frames, marcs, quadres, imatges)
FOTOGRAMES
Un vídeo no és més que una sèrie de imatges (fotografies) que passen a gran velocitat.
El fotograma és la unitat en una seqüència o tros de vídeo que conté imatge i/o so.
El fotograma consta de dos camps, entrellaçats.
Fotograma de Casablanca
Cada camp està compost de línies horitzontals.
(Les línies senars formen el camp 1 i les parelles, el camp 2).
Fotograma (mal codificat) que ens permet veure
les línies horitzontals que el formen

Freqüència dels fotogrames. (fps, fotogrames per segon)
Als EUA utilitzen el sistema de vídeo NTSC: conté 525 línies i 60 camps per segon. És a dir, les imatges d'un vídeo s'emeten a 30 fotogrames per segon.
A Europa s'utilitza el sistema de vídeo PAL: conté 625 línies i 50 camps per segon. És a dir, les imatges s'emeten a 25 fotogrames per segon.

Espai que ocupa un fitxer de vídeo sense comprimir (codificar)...
Minuts
Qualitat
Espai de disc ocupat
60
DV
11 Gb
60
S-VHS
12 Gb
60
VHS
6 Gb

A fi de no ocupar tant espai, s'utilitzen tècnicques de compressió d'audio i de vídeo. A aquest procés se l'anomena codificació.
Es comprimeix un vídeo codificant-lo. Quan es visualitza, es decodifica.
Códec és l'abreviatura de codificar/decodificar.
Hi ha códecs de vídeo i códecs d'audio. Alguns códecs són de domini públic (gratüits), altres són propietaris o comercials.


Metafitxers: contenidors o formes d'emmagatzament dels fitxers de vídeo
Windows Media (Microsoft)
   nom_fitxer .avi
QuickTime (Apple)
   nom_fitxer .mov
Real System (Real Networks)
   nom_fitxer .rm
Motion Picture Expert Group (MPEG)
   nom_fitxer .mpg

OGM Media (OGM)

Contenidor que pot incloure, a més d'un vídeo codificat en AVI, diversos canals d'audio, i subtítols .srt o .txt)

  nom_fitxer .ogm
Matroska (MKV)
   nom_fitxer .mkv
Flash Video (Macromedia) (FLV)
   nom_fitxer .flv


AVI
Abreviatura d'Àudio Vídeo Interleave (intercalat).

Les dades d'àudio i de vídeo s'emmagatzemen consecutivament —un segment de dades de vídeo és seguit d'un segment de dades d'àudio. 		La compressió avi
Es basa en els keyframes. Es tracta d'uns fotogrames, denominats fotogrames clau (keyframes), que es copien sencers; mentre que de la resta dels fotogrames (delta frames) solament es grava algunes parts.
Aquest és l'origen de la disminució de volum del fitxer i, també, de la variació (pèrdua) de qualitat o resolució.

Al descomprimir-se (decodificar-se en la visualització) els fotogrames parcials es reconstrueixen a partir dels fotogrames clau. Com més fotogrames clau tingui el vídeo més qualitat (però tindrà llavors més volum/pes).

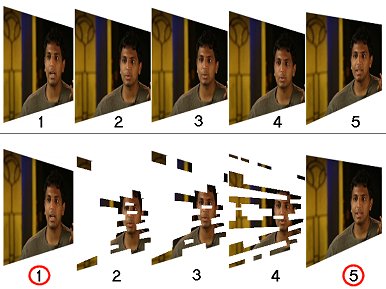

Aquesta imatge és un exemple: mostra que el primer i el cinquè fotograma es copien sencers (són fotogrames clau); en canvi, dels fotogrames 2, 3 i 4 solament es copia les variacions. (D'aquí l'estalvi d'espai!)

Segons la qualitat de la compressió (que depén del códec), tindrem un o un altre resultat:

Objectius dels códecs: màxima qualitat i menor volum
CÓDECS D'ÀUDIO
Característiques
AC3
 Actualment vigent, en especials en les pel·lícules DivX. Qualitat alta.
MP3
 Estrella dels códecs d'àudio. Gran compressió, mínima pèrdua qualitat.
MP3 PRO
Variant de l'anterior amb millores de compressió.
OGG Vorbis
Format amb bona relació qualitat/volum de Vorbis (Programari lliure).
APE
 Format de compressió sense pèrdua (lossless) de Monkey Audio.
PCM
 Códec nul. No aplica cap compressió. Està present en els CD-Àudio.
WMA
 Windows Media Àudio. Códec de Microsoft. Propietari.
RM
 Códec de Real Audio (RealNetworks). Propietari.
ARM
 Adaptive Multi-Rate. Códec d'audio estàndar per 3GPP

CÓDECS DE VÍDEO
EXTENSIÓ
(format d'emmagatzament)
Característiques
CinePack
Avi
 Antic códec de Windows. En desús.
DirectShow
Asf/Wmv
 Codec de Microsoft, basant en MPG-4. Bona compressió/qualitat. Propietari.
DivX
Avi
 Códec basat en MPG-4. Alta compressió i qualitat.
Intel Indeo
Avi
 Códec de captura bo per editar vídeo.
M-JPEG
Avi
 Códec de captura ideal, fins fa poc, per editar vídeo.
MPEG-1
Mpg, Mpeg
 Utilitzat en Video CD (VCD)
MPEG-2
Mpg, Vob
 Utilitzat en TV per satèl·lit i DVD
MPEG-4
Avi, Wmv
Códec de Microsoft d'alta qualitat. (Origen del DivX).
QuickTime
Mov
Alta qualitat i bona compressió. Propietat d'Apple. Reproductor QuickTime.
Real System
Ra, Rm, Ram
 Propietat de Real Networks. Reproductor RealOne.
XviD
Avi
 Basat en el Mpeg-4. Qualitat alta, alguns cops superior al DivX.
DV
 Códec propi de les videocàmeres MiniDV. Qualitat similar a DVD. Dues hores ocupa uns 15 Gb.
3GPP/3GPP2
3GP, 3G2
 3rd Generation Partnership
Sorenson Spark
Flv
 Códec utilitzat en el vídeo de Macromedia Flash a partir de la versió MX 2004.

Quins códecs hi ha instal·lats en el PC?

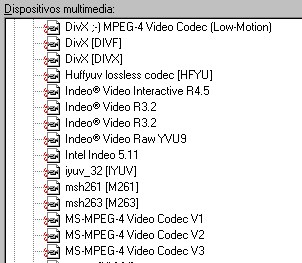

Códecs de vídeo

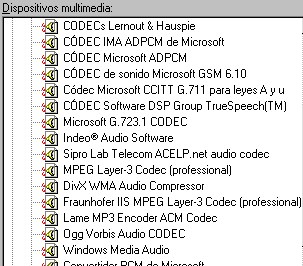

Códecs d'àudio
Panel de control >Multimedia >Dispositivos >Códecs de compresión... (Windows 98)
Panel de control >Dispositivos de sonido y vídeo >Hardware > Códecs de... >Propiedades (Windows XP)

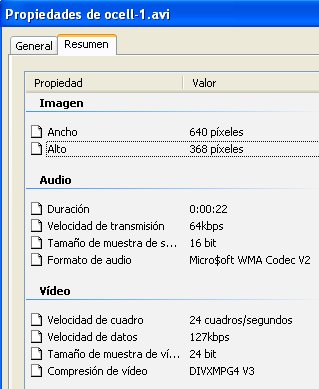

Quins códecs s'han utilitzat en aquest vídeo?

Escriu en un full una explicació dels següents conceptes (i lliura'l al professor):
Captura, edició, fotograma, fps, códec, avi, mpg, fotograma clau (keyframes).
Ja pots passar a la lliçó següent
